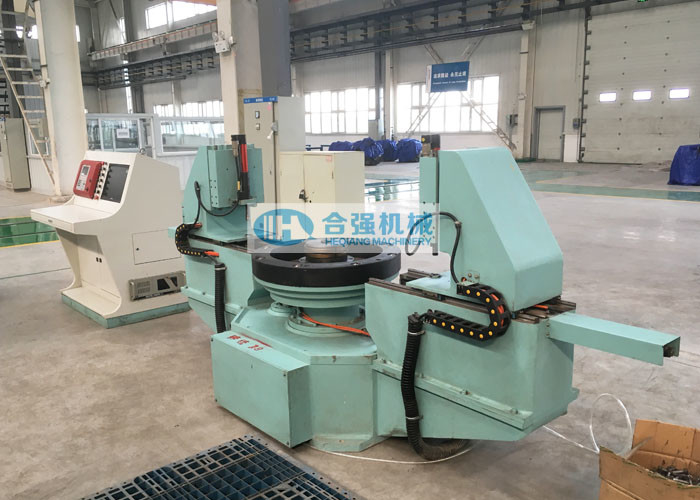

Rad-Bremsscheibe-Verschluss-Maschine

Bahnwerkstattausrüstung für sich fortbewegende Bremsscheibe-Versammlung

Anwendungsbereich:
Diese Radbremsscheibe-Verschlussmaschine wird hauptsächlich für die Arbeit der vollautomatischen Fertigung der Verbindungsbolzen für sich fortbewegende Bahnräder und Bremsscheibe benutzt. Das Kontrollsystem kann Realzeit die Operation überwachen und die Daten asembly notieren, sparen und exportieren.

Technische Parameter:

(*The führen Parameter kann gemäß der tatsächlichen Anforderungen des Kunden justiert werden.) einzeln auf

Hauptmerkmale:

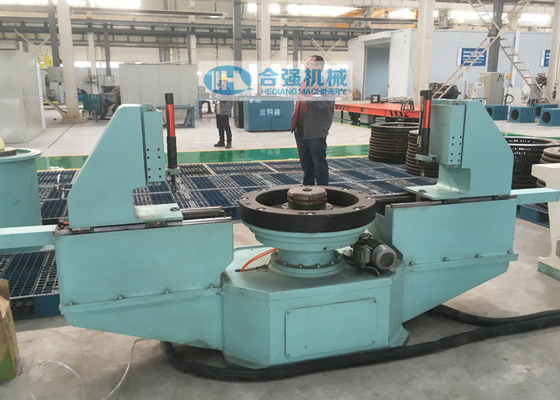

• Die Maschine wird hauptsächlich aus Maschinenkörper, eletric Schlüssel, Drehtabelle, Ansteuersystem, Zentrieren und Schraubensicherung, Anfangspositioniervorrichtung, Stellmechanismus, eclectrial Kontrollsystem und etc. verfasst.
• Montageverfahren: zuerst Aufzug das vormontierte Rad mit Bremsscheibe auf die Drehtabelle, die Drehtabelle automatisch bringt in Position und erweitert und repariert die Radbohrung, dann steht der Stecker der Anfangspositioniervorrichtung gegen die Bremsscheibeoberfläche, dreht sich die Bremsscheibe langsam mit der Drehtabelle, wird der Stecker der Anfangspositioniervorrichtung in das Bolzenloch unter der Kraft, diesmal, die Drehtabelle aufhört sich zu drehen eingefügt und die Radbremsscheibe wird die Anfangspositionierung abgeschlossen. Nach dem drehen sich die Drehtabelle zusammen mit der unteren Tabelle zur Unterseite des elektrischen Schlüssels, und die Bolzen auf beiden Seiten von der Plattform werden vor dem elektrischen Schlüssel wird begonnen, die Bolzen im Bolzenloch werden gestoßen zuerst festgeklemmt. Nachdem der elektrische Schlüssel gehoben ist, schiebt der elektrische Schlüssel runter und beginnt, die Schraubbolzen zusammenzubauen. Nach einem Paar Bolzen werden, die Drehtabelle sich dreht, um den Zusammenbau von folgenden Paaren Bolzen entsprechend der vorprogrammierten Reihenfolge anzustreben zusammengebaut, bis alle Bolzen zusammengebaut sind. Nachdem die Bolzen zusammengebaut sind, geht die rotaty Tabelle zur Ausgangsstellung zurück, und die zusammengebaute Radbremsscheibe wird herausgehoben, um die Montagearbeit des Rades und der Bremsscheibe abzuschließen.
• Die Maschine kann das Rad automatisch in Position bringen, kein Bedarf drehen manuell das Rad, um die Maschine zu passen.
• Die Maschine hat die Funktion der automatischen Positionierung und des Festklemmens. Ein Zeitladen, zum der Bolzen automatisch abzuschließen Versammlung aller.
• Nur ein Betreiber erfordert, die ganze Montagearbeit abzuschließen.

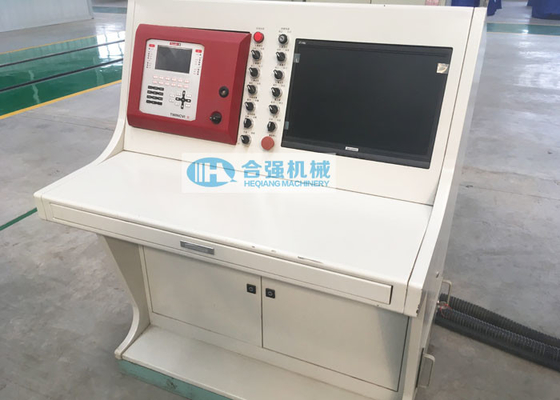

• Siemens PLC und industrieller Computer AdvanTech, zum der Operation zu steuern und zu überwachen.
• Metallkomponenten der Ausrüstung und der Instrumente sind- nicht rostend und ausgenommen Bearbeitungsoberfläche und Galvanisierungsoberfläche gemalt.

Technische Dokumente:
Die folgenden technischen Dokumente werden zusammen mit der Maschine geliefert, wenn Lieferung im Ausdruck und in der Bildschirmausgabe in der englischen Sprache (stellen Sie E-Kopie zum Käufer vor Lieferung) zur Verfügung:

• Funktionieren und Wartungsanweisungshandbuch;
• Allgemeine Anordnungszeichnung, elektrisches schematisches Diagramm;
• Grundlagenzeichnung;
• Ersatzteilliste, Spezialwerkzeugliste;
• Produktzertifikat/Werksabnahme-Zertifikat, usw.
