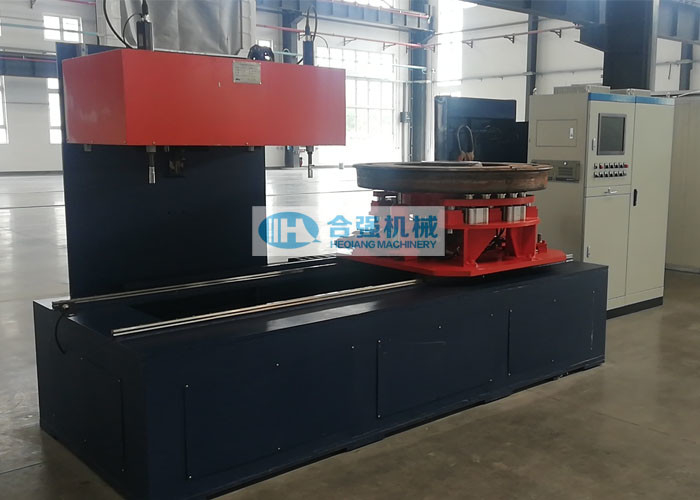

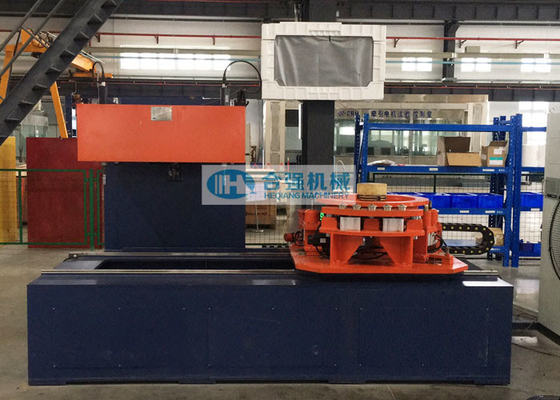

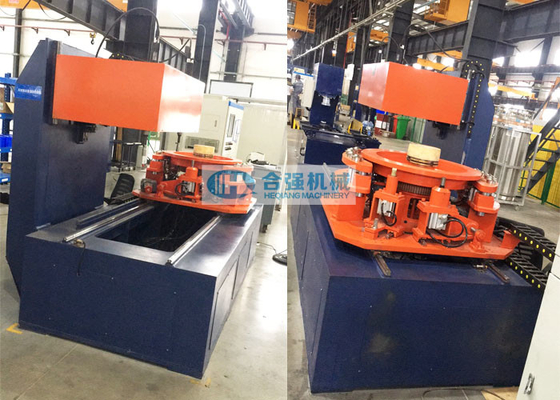

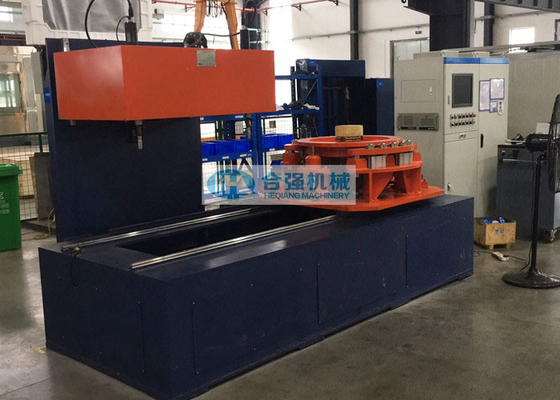

Eisenbahn-automatischer Bolzen des Drehmoment-135Nm, der Maschine festzieht

Bahnrad-Bremsscheibe-Bolzen-automatische Festziehenmaschine mit Drehmoment 135Nm, Bahnwerkstattausrüstung


Anwendungsbereich:
Dieser Radbremsscheibebolzen, der Maschine festzieht, wird hauptsächlich für die Festziehenoperation der Verbindungsbolzen für sich fortbewegende Bahnräder und Bremsscheibe benutzt. Das Kontrollsystem kann Realzeit die Operation überwachen und die Festziehendaten (Drehmoment und Winkel) und das Festziehen der Kurve notieren, speichern und exportieren.


Technische Parameter:

(*The führen Parameter kann gemäß der tatsächlichen Anforderungen des Kunden justiert werden.) einzeln auf

Hauptmerkmale:

• Die Festziehenmaschine wird hauptsächlich aus Maschinenkörper, doppelten Festziehenwellen, Drehpositionierungstabelle, Spannvorrichtung der Schraube, Anfangspositioniervorrichtung und eclectrial Kontrollsystem etc. verfasst.
• Festziehen des Prozesses: zuerst Aufzug die vormontierte Radbremsscheibe auf die Drehpositionierungstabelle, die Drehpositionierungstabelle automatisch bringt in Position und erweitert und repariert die Radbohrung, dann steht der Stecker des Anfangsstellungsgerätes gegen die Bremsscheibeoberfläche, dreht sich die Bremsscheibe langsam mit der Drehpositionierungstabelle, wird der Stecker der Anfangspositioniervorrichtung in das Bolzenloch unter der Kraft, diesmal, die Drehtabelle aufhört sich zu drehen eingefügt und die Radbremsscheibe wird die Anfangspositionierung abgeschlossen. Nach dem drehen sich die Positionierungstabelle zusammen mit der unteren Tabelle zur Unterseite der Festziehenwelle, und die Bolzen auf beiden Seiten von der Plattform werden vor dem Festziehengerät wird begonnen, die Bolzen im Bolzenloch werden gestoßen zuerst festgeklemmt. Nachdem das Festziehengerät gehoben ist, schiebt das Festziehenwellengerät runter und beginnt, die Schraubbolzen festzuziehen. Nach einem Paar Bolzen werden, die Drehtabelle sich dreht, um das Festziehen von folgenden Paaren Bolzen entsprechend der vorprogrammierten Reihenfolge anzustreben geschraubt, bis alle Bolzen festgezogen sind. Nachdem die Bolzen festgezogen sind, geht die rotaty Tabelle zur Ausgangsstellung zurück, und die festgezogene Radbremsscheibe wird herausgehoben, um die Festziehenarbeit eines Radbremsscheibebolzens abzuschließen.
• Automatisches Festziehen: nachdem Werkstückinformationen Input sind, wird das Kontrollsystem automatisch ausrief das relavent Festziehenprogramm und den Richter, ob das tatsächliche Werkstück mit dem genannten Programm zusammengebracht wird.
• Während der Festziehenoperation kann das Kontrollsystem Realzeit die Operation überwachen und die Festziehendaten (Drehmoment und Winkel) und das Festziehen der Kurve notieren, speichern und exportieren.
• Die Festziehenwelle hat die Vorwärts- und Rückrotationsfunktionen. Die Rotationsrichtung kann durch das Editting das Festziehenrogram geändert werden.
• Das Kontrollsystem kann automatisch urteilen, ob das Festziehen wird qualifiziert und wird Warnung im Falle des Festziehens des Ausfalls geben.
• Nur ein Betreiber erfordert, die ganzen Festziehenverfahren abzuschließen.
• Siemens PLC und industrieller Computer AdvanTech, zum der Operation zu steuern und zu überwachen.


Technische Dokumente:
Die folgenden technischen Dokumente werden zusammen mit der Radgang-Pressemaschine geliefert, wenn Lieferung im Ausdruck und in der Bildschirmausgabe in der englischen Sprache (stellen Sie E-Kopie zum Käufer vor Lieferung) zur Verfügung:

• Funktionieren und Wartungsanweisungshandbuch;
• Allgemeine Anordnungszeichnung, elektrisches schematisches Diagramm;
• Grundlagenzeichnung;
• Ersatzteilliste, Spezialwerkzeugliste;
• Produktzertifikat/Werksabnahme-Zertifikat, usw.
