Automatische Wheelset-Montage-Zelle für EMU und Metro Wheelset-Wartung

Automatische Wheelset-Montage-Zelle für EMU und Metro Wheelset-Wartung

Wheelset-Versammlungs-Zellfließband

Anwendungsbereich:
Diese Wheelset-Montagezelle ist für die vollautomatische Fertigung von EMU und Metro wheelsets mit Getriebe, auch für die Montage der Räder und der Bremsscheiben für Personenkraftwagen hauptsächlich anwendbar. Ein, das in Position bringt, um fortzufahren die Montage beider Räder und Bremsscheiben.

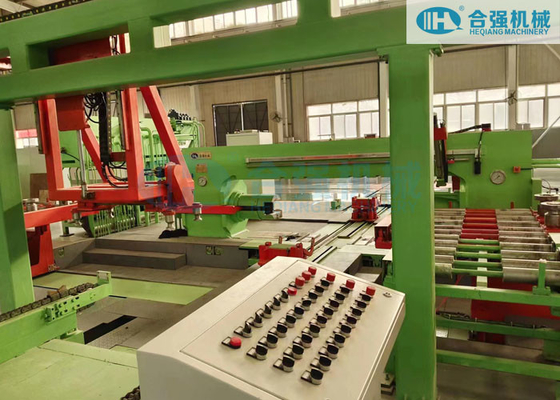

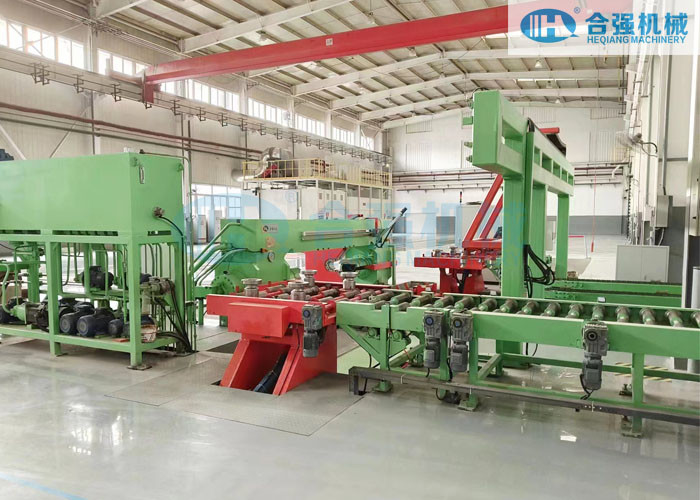

Die Wheelset-Versammlungs-Zelle besteht hauptsächlich:

• 1 Satz von wheelset Presse mit doppelten Zylindern
• 1 Satz der Fördererlinie des Rades (Bremsscheibe)
• 1 Satz der Achsenfördererlinie
• 1 Satz des Manipulator für die Ernte von Rädern und von Bremsscheiben.
• 1 Satz von Radpverturning und -Vormontagemaschine
• 1 Satz wheelset Übertragungslaufkatze für die Übertragung des wheelset von der Vormontagemaschine auf die wheelset Presse
• 1 Satz wheelset Übertragungslaufkatze für die Übertragung des wheelset heraus von der Radpresse.


Technische Parameter der Wheelset-Presse:

(*Remarks: Oben genannte Parameter sind hinweisend und können gemäß der Anforderungen des Kunden geändert werden. Der Kunde stellt die ausführlichen wheelset Zeichnungen für die Planungsarbeit nach dem erteilten Auftrag.) zur Verfügung

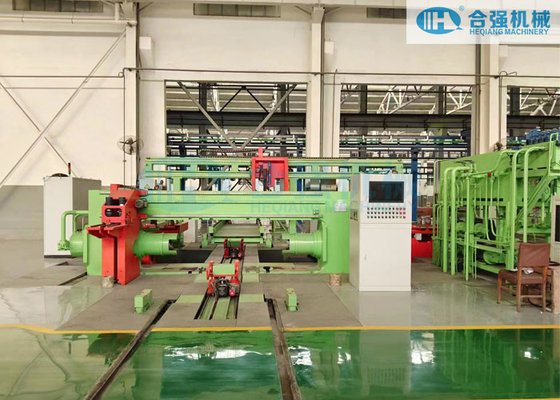

Leistungs-Eigenschaften der Rad-Berg-Presse:

• Automatisch Berg die 2 Räder auf der gleichen Achse simultanously, ohne die Achse und in einer Reihenfolge das Rad bei einer Seite der Achse dann das Rad an der anderen Seite zuerst zu drehen
• Steuerung die innere Abstands- und Radpositionstoleranz.
• Siemens S7-300 PLC und industrieller Computer AdvanTech, zum der vollautomatischen Verpressung zu steuern und zu erzielen.
• sind automatischer und manueller Arbeitsmodus verfügbar.
• Die wheelset Presse kann aufspüren und den ganzen Prozess zu steuern, ermitteln Sie die drückende Zustand von
  wheelset und analysieren und verarbeiten es durch industriellen Computer. Es kann den Druck gegen Verschiebungskurve und andere Ergebnisse auf den Schirm und den Drucker exportieren.
• Die Messeinheit automatisch ermittelt und sammelt die relevanten Daten und zeigt sie auf dem Schirm an.
• Automatische Aufnahme der Befestigung der Kurve
• Gesamtbockrahmenkonstruktion, mit hochfester, guter Starrheit und weniger Deformation.
• Bewegliche beständige Spalte.
• Doppeltes RAM-Zylinderdrücken.
• Einzigartige Erfindung patentiertes zylinderförmiges RAM für Radbefestigung, mit hoher drückender Genauigkeit.
• Spezielle patentierte zentrierende Mechanismen für die Mittellochpositionierung.
• Standard Rolle-in oder Durchgangentwurf.


Überblick über Hubei Heqiang:
Maschinerie Hubeis Heqiang ist der Hersteller No.1 von Radsatz-Pressemaschinen in China. Sie bietet den höchstentwickelten Radsatz an, der die Ausrüstung drückt, die in der Eisenbahn und in anderer relevanter Industrie verfügbar ist. Die wheelset Pressen werden benutzt, um alle Elemente auf der Achse (Raddisketten, Bremsscheiben, Gänge und Lager) anzubringen und abzunehmen. Mit der einzelnen und doppelten Zylinderversion verfügbar für Wahl- und Kapazitätsstrecke von 200 bis 800 Tonnen. Unsere beträchtliche Strecke der Maschinen kann allen Kundenanforderungen in den Anwendungen der Wartung und der Massenproduktion gerecht werden.

Unsere vollautomatische doppelte cyliner wheelset Presse ist die höchstentwickelte Radpressemaschine, die auf dem Markt heute verfügbar ist. Verfügbar in der Kapazität, die von 200 bis 500 Tonnen reicht. Diese Maschine kennzeichnet einen genau in Position gebrachten Zylinder auf jeder Seite der Maschine zusammen mit unserem hochmodernen Messverfahren, das ein High-Teches Servosystem und eine Reihe Messgeräte verwendet, um jede Radsatzkomponente mit hoher Präzision in Position zu bringen. Alle Werkzeugausstattung wird und ausgetauscht leicht spezialisiert, um eine große Vielfalt von Radsatzkomponenten und -konfigurationen sicher unterzubringen. Ein Rotationsgerät sind optional, mit der Maschine geliefert zu werden, um Rücken an Rücken, axialen Durchbruch des Rades und Radialdurchbruchmaße durchzuführen, nachdem der Befestigungsprozeß abgeschlossen worden ist.
