Ton Horizontal Hydraulic Press For-Zechengellschaft 800mm Anschlag-500

200~500 Tonnen horizontale hydraulische Presse für Bergbauanwendungs-Gebrauch

Anwendungs-Bereich:

Die horizontale hydraulische Presse ist für den Abbau und Zusammenbau von Unterbaugruppen von Getrieben, von Trommeln, von Rädern, von Abbau von Hydraulikkupplungen, von Bremstrommeln und von Bewegungslagern etc. anwendbar. Sie ist auch für die Montage und die Demontage der BergbauWalzgutwelle und -räder anwendbar. Die Presse ist in den Wartungsarbeiten der Zechengellschaften weitverbreitet.


Technische Parameter:

(*Above Parameter sind als Referenz. Sie kann gemäß der tatsächlichen Anforderungen des Kunden geändert werden.)

Struktur und Eigenschaften:

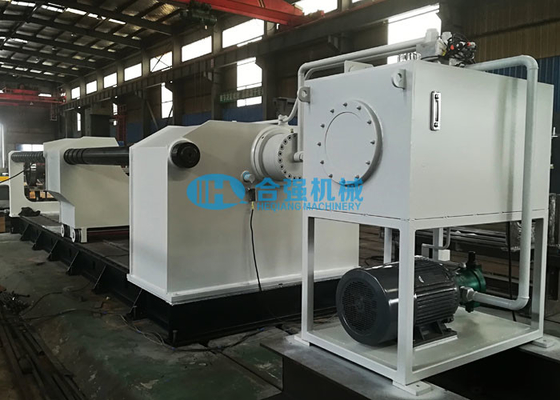

• Die horizontale hydraulische Presse wird hauptsächlich aus Maschinenrahmen, RAM-Zylinder, Tasterzirkelmechanismus, Stützlaufkatze, Hydrauliksystem, elektrischem Kontrollsystem und Werkzeugausstattung verfasst.

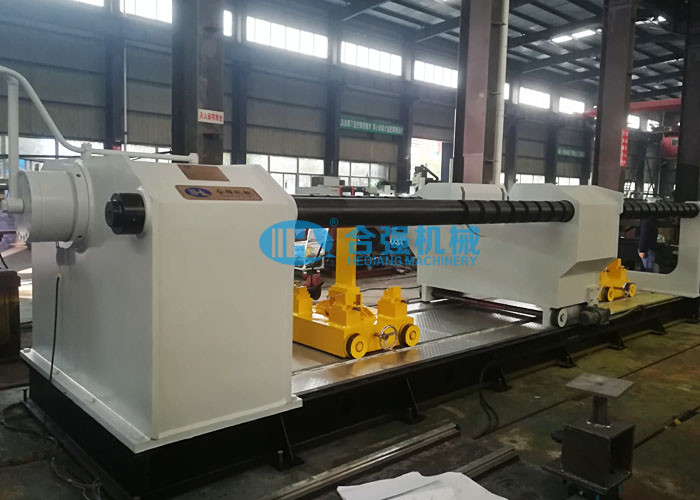

• Der Maschinenrahmen besteht Fahrgestellen, Zylinderspalte, beweglicher Spalte, hinterer Spalte und aus Stützstangen. Die Zylinderspalte und die bewegliche Spalte werden zusammen über zwei Stützstangen kombiniert, um einen Kraftrahmen zu bilden. Die hintere Spalte ist, diese zwei Stützstangen nur zu stützen.
• Die Zylinderspalte, die bewegliche Spalte und die hintere Spalte werden ganz durch gegossenen Stahl und Stahlplatte geschweißt, und die Fahrgestelle werden durch Stahlplatte und Abschnittstahl geschweißt. Alle sind durchgeführte Vergütungsbehandlung.
• Die bewegliche Spalte angetrieben durch den Reduzierermotor, um sich auf den Fahrgestellen zu verschieben.
• Der Tasterzirkelmechanismus ist auf bewegliche Spalte installiert und kann manuell geöffnet sein und geschlossen werden. Wenn er sich geöffnet hat, kann die bewegliche Spalte entlang die Stützstangen bewegt werden. Wenn sie geschlossen hat, wird die bewegliche Spalte in der Position und ein Ganzes mit den Stützstangen zu bilden zugeschlossen.
• Die 2 Stützlaufkatzen werden benutzt, um das Werkstück zu halten. Es kann an der Front oder an der Rückseite der beweglichen Spalte durch Kran entsprechend den tatsächlichen Operationsanforderungen gesetzt werden. Wenn das Werkstück durch das RAM gedrückt wird, folgt die Laufkatze der Bewegung wegen der Reibungskraft. Keine Macht selbst. Die Stützhöhe kann manuell getrimmt werden.
• Die Presse wird durch die Knopfkontrollstation gesteuert.

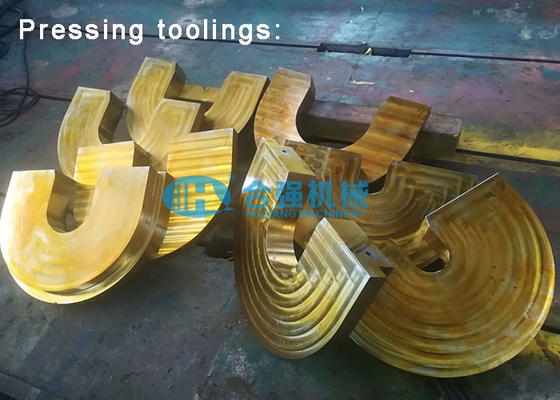

• Die Presse wird mit dem Drücken der Werkzeugausstattung für verschiedene Arten des Werkstückes versehen.


Technische Dokumente:

Die folgenden technischen Dokumente werden zusammen mit der Maschine geliefert, wenn Lieferung in 3 Ausdrücken und in Bildschirmausgabe in der englischen Sprache:

• Betriebstechnikanweisungshandbuch;
• Allgemeine Anordnungszeichnung, hydraulisches schematisches Diagramm, elektrisches schematisches Diagramm;
• Grundlagenzeichnung;
• Liste von Ersatzteilen und von Spezialwerkzeugen;
• Produktzertifikat/Werksabnahme-Zertifikat (eine Vorlage).
